大肉大捧一进一出的视频,无翼鸟少女漫画,日产精品一卡2卡三卡4乱码,高潮了好几次越做越想做

背景

高強(qiáng)度齒輪滲碳淬火和回火熱處理工藝

時間: 2020-01-23 15:41:52 瀏覽次數(shù):
高強(qiáng)度齒輪具有較高的抗沖擊和抗過載能力,在熱處理工藝上需要處理好滲碳淬火和回火操作。
  高強(qiáng)度齒輪在使用過程中因承重高,所受沖擊力較大,對安全性要求比較高,要求具備較好的耐磨性,較高的接觸疲勞強(qiáng)度和彎曲疲勞強(qiáng)度,同時具有較高的抗沖擊和抗過載能力,在熱處理工藝上需要處理好滲碳淬火和回火操作。高強(qiáng)度齒輪常用20CrMnMo等低碳合金結(jié)構(gòu)鋼制造,需要通過滲碳淬火熱處理來滿足其使用性能要求。
高強(qiáng)度齒輪滲碳淬火
  齒輪最簡單的滲碳熱處理工藝是在滲碳后降溫至淬火溫度,經(jīng)保溫后直接淬火。采用此方法容易使材料晶粒粗大,脆性較大,工件組織應(yīng)力大,只能承載強(qiáng)度較小的小模數(shù)齒輪。目前生產(chǎn)中20CrMoMn鋼零件最常用的工藝是在滲碳后先爐冷到550℃出爐空冷,隨后重新入爐加熱淬火。由于滲碳后需爐冷到一定溫度才能出爐,出爐溫度越低對工件表面減少氧化脫碳越有利,而爐溫越低,工件降溫速度也就越慢;另一方面,由于工件進(jìn)爐淬火加熱時需經(jīng)過一段建立爐氣碳勢的時間,才能確保淬火后工件的表面質(zhì)量。因此目前這種熱處理工藝耗費(fèi)時間較長。

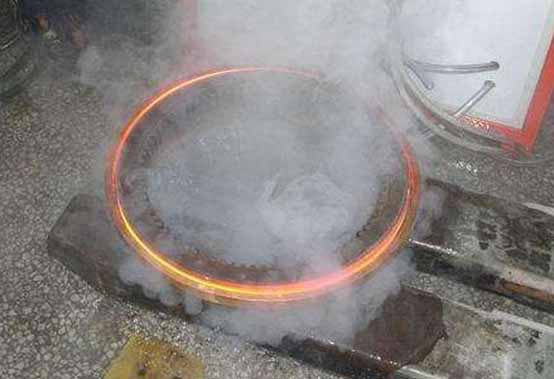

齒輪淬火圖
  針對現(xiàn)行齒輪熱處理工藝耗能高,生產(chǎn)周期長等問題,上海熱處理廠通過技術(shù)創(chuàng)新,研發(fā)出新的滲碳淬火熱處理工藝。該工藝將滲碳、等溫及淬火結(jié)合在一起,不僅簡化了工序,縮短了工藝時間,減低了生產(chǎn)能耗,而且能有效控制重載齒輪滲碳熱處理的各項(xiàng)技術(shù)指標(biāo)。
  高強(qiáng)度齒輪滲碳淬火和回火熱處理工藝的技術(shù)要點(diǎn)如下:
  (1)滲碳階段。優(yōu)化滲碳中強(qiáng)滲、擴(kuò)散各階段的碳勢、時間等工藝參數(shù),以較快的滲碳速度達(dá)到表面碳濃度、滲碳深度、滲層碳濃度梯度等質(zhì)量指標(biāo)。滲碳溫度為900℃。
  (2)滲碳爐冷階段。隨著爐溫的緩慢降低,滲碳表層逐步析出少量細(xì)網(wǎng)滲碳體,冷至低于620℃時,作等溫停留,此階段發(fā)生奧氏體向珠光體轉(zhuǎn)變,滲碳表面碳化物將發(fā)生部分球化作用,為后續(xù)淬火做好組織準(zhǔn)備。等溫階段碳化物的球化效果主要取決于表層碳含量,如果表面碳濃度偏高,將會形成粗網(wǎng)或大塊狀碳化物,則球化效果差,因此必須把表面碳濃度控制在0.85~1.00,這是此滲碳復(fù)合熱處理技術(shù)的控制要點(diǎn)之一。

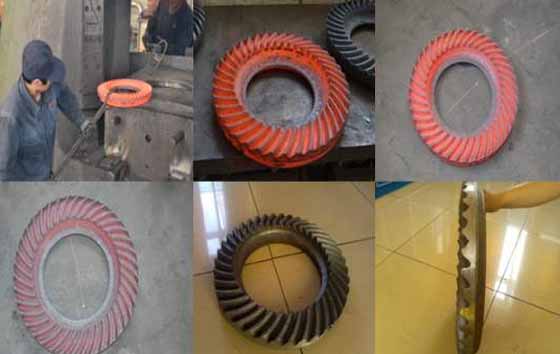

齒輪淬火回火熱處理爐
  (3)淬火加熱階段。此階段的技術(shù)關(guān)鍵是將淬火加熱過程分成兩段:一階段加熱溫度840~860℃較高,有利于工件心部鐵素體的轉(zhuǎn)變。此時,珠光體轉(zhuǎn)變成奧氏體,滲層部分碳化物溶入奧氏體,保證了淬火后馬氏體的高硬度和強(qiáng)度,同時保留了適量的未溶碳化物。二階段較低的加熱溫度810~830℃是為了減少淬火應(yīng)力,同時有利于表面獲得高硬度。
  (4)回火階段。通過200~240℃的低溫回火,使淬火馬氏體轉(zhuǎn)變?yōu)榛鼗瘃R氏體,同時使表面殘留奧氏體分解為馬氏體。為了使殘留奧氏體轉(zhuǎn)變充分,并有利于消除熱處理應(yīng)力,采用兩次回火。
   經(jīng)過多年的實(shí)踐證明,上述滲碳復(fù)合熱處理新工藝節(jié)能減耗效果明顯,可將原滲碳熱處理的工藝周期縮短約20,降低能耗至少10,還減少了滲碳劑的消耗,有效降低熱處理生產(chǎn)成本;而且工藝重復(fù)性較好,質(zhì)量穩(wěn)定性較高。
高強(qiáng)度齒輪滲碳淬火和回火熱處理工藝

Copyright ? 丹陽市電爐廠有限公司 版權(quán)所有 www.hcgg66.com


全國服務(wù)電話:18112840006 郵箱:18912840006@189.cn
公司地址:江蘇鎮(zhèn)江丹陽市開發(fā)區(qū)開發(fā)大道168號

臺車爐,回火爐,退火爐

免费又黄又爽又色的视频| 麻豆国产精品色欲av亚洲三区| 欧美裸体xxxx极品少妇| 最新精品国偷自产在线69| 激烈 痉挛 抽搐 潮喷 mp4| 国产亚洲精品久久久久久久久动漫| 黑人上司粗大拔不出来电影| 性xxxxx大片免费视频| 放荡的小峓子2中文字幕| 精品一线二线三线精华液| 玩弄秘书的奶又大又软| 精产国品一二三产区区别是什么| 中文字幕丰满孑伦无码精品| 初次尝了销魂少妇邻居| 精品人妻伦九区久久aaa片69| 免费无码毛片一区二区app| 连开两个处苞过程| 天天夜夜草草久久伊人69堂| 国产精品国产三级国产专区53| 性肥胖bwbwbw| 我和公发生了性关系公| 国产午夜精品一区二区三区嫩草| 337P日本欧洲亚洲大胆张筱雨| 又大又粗又长又猛a片蜜桃| 电影巜喂不饱的妻子| 久久婷婷五夜综合色啪软件下| 五十路息与子在线播放藤崎樱| 人妻を催眠えっちに孕ませるまで| 亚洲爆乳无码一区二区三区| 人人人妻人人澡人人爽欧美一区| 我和子发生了性关系视频| 少妇与公做了一夜伦理| 久久热这里只有精品| 久久免费人成网站福利院| 香港三级伦在线播放| 被喂春药蹂躏的欲仙欲死视频| 超大乳抖乳露双乳喷奶水视频| 护士张开腿被奷日出白浆| 小浪货腿张开水好多啊学生视频| 国产精品无码久久久久不卡| 中文字幕熟妇人妻在线视频|
